Zračni{0}}reaktor sa jezgrom
2. Superiorna sposobnost otpornosti struje kvara
3. Visoka stabilnost i mali gubici
4. Robusna i{1}}konstrukcija bez održavanja
5. Odličan odgovor na visoko-signale visoke frekvencije
6. Lagan (u poređenju sa ekvivalentnom gvozdenom-jezgrom)

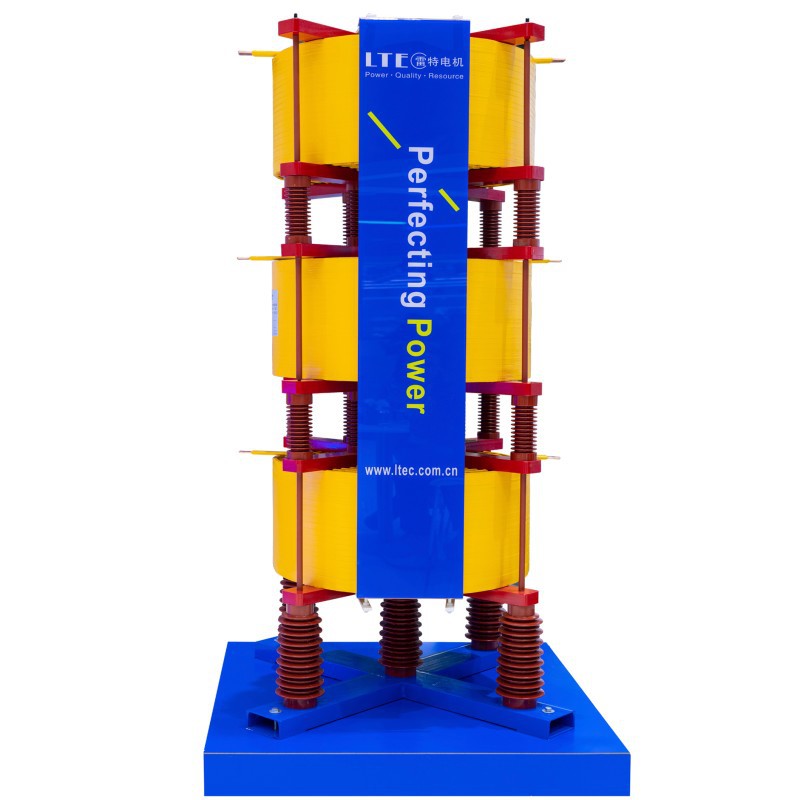

Air Core Reactor
Do 132 kV
Reaktor za ograničavanje struje zračnog jezgra, Reaktori Harmonic filtera, Reaktori za uglađivanje, Shunt reaktori, Prigušni reaktori, Reaktori za pražnjenje, Reaktori serije lučnih{0}} peći, Reaktori za kontrolu protoka snage...
Unutarnji ili vanjski
Ključne karakteristike:
1. Linearne karakteristike –Nema magnetnog zasićenja, što osigurava stabilne performanse čak i pri velikim strujama.
2. Niski gubici –Odsustvo gubitaka u jezgru (histereze/vrtložna struja) poboljšava efikasnost.
3. Lagan i kompaktan –Nijedno teško željezno jezgro ne smanjuje težinu i veličinu.
Primjena reaktora sa vazdušnim jezgrom
Elektroenergetski sistemi:Filtriranje harmonika, kompenzacija reaktivne snage, ograničavanje struje kvara.
Obnovljiva energija:Solarne/vjetroelektrane za stabilnost mreže.
industrijska:Pokretanje motora, suzbijanje luka i UPS sistemi.
Visoko{0}}kola visoke frekvencije:RF i telekomunikacijske aplikacije.
Tehničke specifikacije reaktora sa vazdušnom jezgrom
|
Kategorija parametra |
Tehničke specifikacije |
Napomene |
|
Električni parametri |
||
|
- Nazivni napon |
Do 132kV |
Odaberite na osnovu nivoa napona sistema |
|
- Nazivna struja |
10A~5000A (prilagodljivo) |
Mora odgovarati stvarnoj struji opterećenja |
|
- Induktivnost (L) |
0,1mH~100mH (±5% tolerancije) |
Konstantno u linearnom opsegu, bez zasićenja |
|
- Frekvencijski raspon |
50/60Hz (snaga) ili 1kHz~1MHz (HF) |
Frekvencija napajanja za mreže, visoka frekvencija za RF/telekom |
|
- Porast temperature |
Manje ili jednako 65K (prema IEC 60076-6) |
Testirano na temperaturi okoline od 40 stepeni |
|
Mehanički parametri |
||
|
- Materijal za namotavanje |
Aluminij/bakar (epoksi inkapsuliran) |
Aluminij za laganu, bakar za bolju provodljivost |
|
- Metoda hlađenja |
Prirodni (AN) / Prisilni zrak (AF) |
Modeli velikog{0}}kapaciteta zahtijevaju prisilno hlađenje |
|
- Klasa zaštite |
IP00~IP54 (unutarnji/spoljašnji) |
Modeli na otvorenom trebaju otpornost na prašinu/vodu |
|
- Orijentacija montaže |
Vertikalno/Horizontalno |
Izbjegavajte mehaničku rezonanciju |
|
metrika performansi |
||
|
- Kapacitet preopterećenja |
2~3× nazivna struja (trajanje od 1 s) |
Izdrži skokove struje kratkog-spoja |
|
- Linearnost |
>99% (unutar nazivne struje) |
Minimalno odstupanje induktivnosti |
|
- Gubici |
<0.3% of rated capacity (no core loss) |
Znatno niže od reaktora sa gvozdenom{0}}jezgrom |
|
Standardi i certifikati |
IEC 60289 / IEEE C57.16 |
Međunarodna elektrotehnička komisija i IEEE standardi |
|
Uslovi okoline |
-25 stepeni ~+55 stepen (napolju: -40 stepeni ~+70 stepen) |
|
Zašto odabrati LTEC-ove reaktore sa vazdušnim jezgrom?
LTEC – Napajanje vaših sistema inovacijama!
Konkurentne cijene i podrška
Isplativa{0}}izrada i posvećena tehnička usluga pružaju izuzetnu vrijednost.
Široka pokrivenost primjene
Idealan za električne mreže, obnovljive izvore energije, industrijske sisteme i još mnogo toga, sa dokazanim performansama u globalnim projektima.
Poboljšana sigurnost i pouzdanost
Robusna izolacija i optimizirano upravljanje toplinom sprječavaju pregrijavanje i osiguravaju siguran rad.
Napredna tehnologija i stručnost
Sa decenijama iskustva u dizajnu reaktora, LTEC osigurava visoke{0}}performanse, pouzdane reaktore sa zračnom jezgrom prilagođene potrebama industrije.
Vrhunski kvalitet i izdržljivost
Precizno inženjerstvo i rigorozno testiranje garantuju-dugoročnu stabilnost, čak iu teškim uslovima rada.
Prilagođena rješenja
Nudimo fleksibilne dizajne (induktivnost, veličina, metode hlađenja) kako bismo zadovoljili specifične zahtjeve projekta.
Energetska efikasnost i niski gubici
Bez gvozdenog jezgra eliminiše zasićenje i smanjuje gubitke na vrtložne struje, poboljšavajući efikasnost sistema.
